對輥式破碎機是一款利用兩個相向旋轉的輥?zhàn)訉⑽锪宪埶榈脑O(shè)備，在眾多破碎設備中得以脫穎而出得益于其效能高的工作原理與合理的結構設計，因驅動裝置由兩個電動機，整體動能更給力、生產效率高，下面紅星機器廠家為您詳細講述對輥式破碎機型號、工作原理及結構特點。

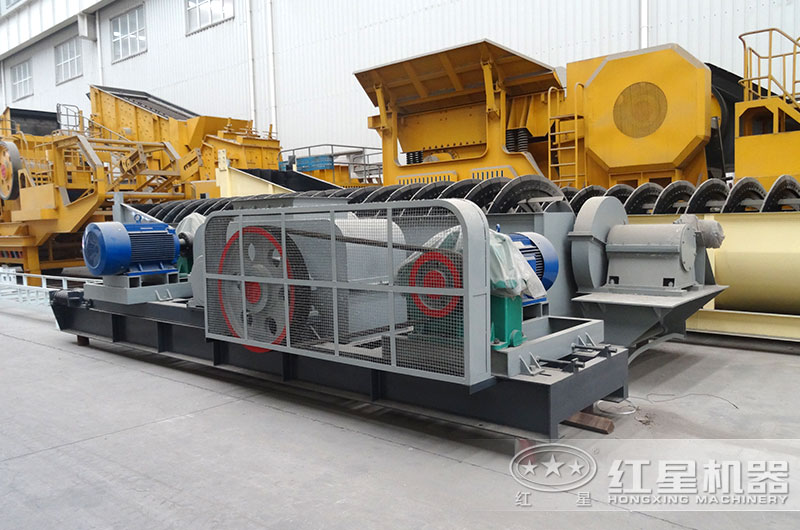

對輥式破碎機圖片

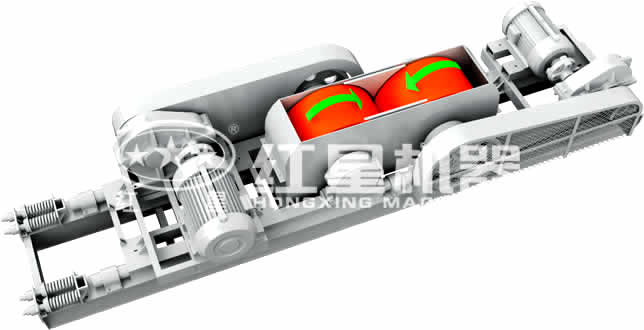

對輥式破碎機工作原理及結構

1、該系列對輥式破碎機主要由輥輪組成、輥輪支撐軸承、壓緊和調節裝置以及驅動裝置等組成。

2、出料粒度的調節：兩輥輪之間裝有楔形或墊片調節裝置，楔形裝置的頂端裝有調整螺栓，當調整螺栓將楔塊向上拉起時，楔塊將活動輥輪頂離固定輪，即兩輥輪間隙變大，出料粒度變大，當楔塊向下時，活動輥輪在壓緊彈簧的作用下兩輪間隙變小，出料粒度變小。墊片裝置是通過增減墊片的數量或厚薄來調節出料粒度大小的，當增加墊片時兩輥輪間隙變大，當減少墊片時兩輥輪間隙變小，出料粒度變小。

3、驅動機構是由兩個電動機，通過三角皮帶傳動到槽輪上拖動輥輪，按照相對方向運動旋轉。在破碎物料時，物料從進料口通過輥輪，經碾壓而破碎，破碎后的成品從底架下面排出。

4、為了安全，傳動部分應根據實際情況自行安裝安全罩。

型號	2PG0425	2PG0640	2PG0740	2PG0850	2PG1060	2PG1260	2PG1560
輥直徑	Ф400	Ф600	Ф700	Ф800	Ф1000	Ф1200	Ф1500
輥寬	250	400	400	500	600	600	600
入料粒度	≤25	≤25	≤25	≤25	≤30	≤30	≤30
排料口	2-8	2-8	2-8	2-8	2-10	2-10	2-10
處理能力(t/h)	3-10	5-20	10-30	15-40	20-50	25-70	30-110
配動力型號	Y132M-6	Y180L-6	Y200L-4	Y225M-4	Y250M-4	Y315M-6	Y315L-6
電機功率	5.5×2	15×2	30×2	45×2	55×2	75×2	110×2

對輥式破碎機的用途

對輥式破碎機工作可靠、維修簡單、運行成本低，排料粒度大小可調。按照輥?zhàn)訑?shù)量可分為雙輥破碎機和四輥破碎機，可廣泛用于水泥、冶金、化工、電力、煤炭等行業對脆性和韌性的物料加工。

對輥破碎機供選礦、化學、水泥、建筑材料等工業部門中碎和細碎各種中等硬度以下的礦石和巖石破碎之用。

1、要加強給礦的除鐵工作，非破碎物（釬頭等物）掉入對輥間會損壞破碎機，以致造成停車事故，所以在破碎機前應安裝除鐵裝置。

2、粘性物料容易堵塞破碎空間，在處理堵塞故障應停車處理，不可在運轉中進行捅礦。

3、當處理的物料含大塊較多時，要注意大塊礦石容易從破碎空間擠出來，以防傷人或損壞設備。

4、輥式破碎機運轉較長時間后，由于輥面的磨損較大，會引起產品粒度過細，這時要注意調整排礦口或?qū)υO(shè)備進行檢修。

5、加強對設備的檢查，對設備的潤滑部位要按時加油，保持設備良好的潤滑狀態。

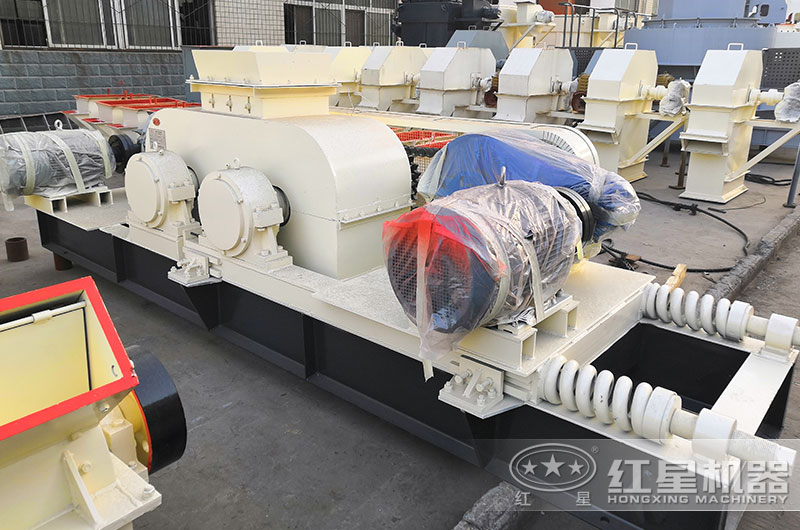

對輥式破碎機設備實拍圖

河南紅星機器有限公司作為以專業技術為驅動型的企業，多年來公司一直致力于礦山破碎設備領域的高端發展和進步。通過不斷的引進、吸收、研發與創新，形成了集開發、設計、制造、安裝、服務為一體的強大的專業隊伍。公司成立以來，產品遍布全國二十多個省、市、自治區，并遠銷東南亞、印度等地，深受用戶好評，公司知名度得到迅速提升。

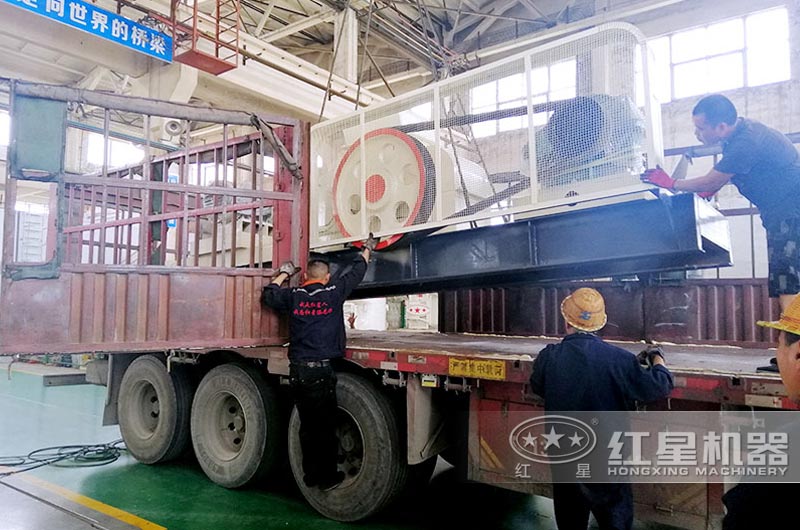

對輥式破碎機車間發貨
